Turboplex ATP

Tecnologias |
Produto com Tecnologia:

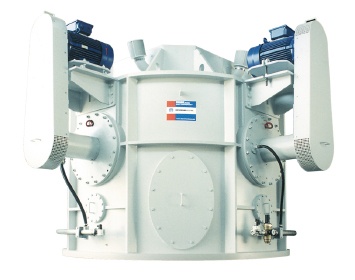

Classificador_Ultrafino_ATP_Turboplex

Sistemas com roda única ou múltiplas rodas classificadoras para separações ultrafinas. Pós superfinos na gama d97 = 3-10 µm. Valores de granulometria inferiores a d97 = 2 µm (D50 = 0,5 µm) podem ser alcançados com o classificador NG. Operação livre de partículas grandes em toda a faixa de separação.

  • Classificador com roda única ou múltiplas rodas para classificar operações ultrafinas.
  • Pós superfinos entre a granulometria d97 = 5 a 10 µm; com o modelo NG tamanhos de d97 = 2 µm (D50 = 0,3 µm) são alcançáveis.
  • Operação livre de pulsos de grãos em toda a faixa de separação.
  • Classificador de material grosso integrado para aumentar o ponto de corte.
  • Desenho que resulta em baixo desgaste.

Princípio de Funcionamento

O fluxo de ar de classificação após entrar na máquina passa através da roda classificadora em direção centrípeta. No processo, a roda classificadora extrai os finos do material e os transporta para a descarga de finos. O material grosso é rejeitado pela roda classificadora e é intensamente manuseado removendo os finos remanescentes. Isso resulta em uma fração grossa extremamente limpa.

O produto é alimentado através de uma válvula rotativa ou no caso de um classificador de fluxo de ar arrastado pelo ar de classificação. A granulometria final do produto é controlada pelo ajuste da velocidade da roda classificadora, utilizando um conversor de frequência. O arranjo horizontal da roda classificadora significa que mesmo produtos “difíceis” podem ser processados sem nenhum problema.

Principais Características

Praticamente não há outro sistema de classificação tão bem adaptado às exigências de processamento de partículas ultrafinas com um funcionamento prático como classificador Turboplex:

  • O desenho simples e robusto reduz os custos de manutenção e serviço.
  • O arranjo horizontal da roda classificadora reduz o desgaste mesmo com produtos abrasivos e garante maior vida útil.
  • Existe a possibilidade adicional de instalação de revestimento de proteção contra o desgaste excessivo, para o processamento de produtos extremamente abrasivos.
  • Instalação compacta.
  • Alto rendimento de finos.
  • Alta precisão para definição do corte do material.
  • A operação estável, mesmo com instabilidade na taxa de alimentação.
  • Alta durabilidade.
  • Desenho que evita a impregnação de material, por exemplo, ao classificar CaCO3.
  • Livre de vibração.

Todos os sistemas de classificação ATP podem ser entregues com design a prova de explosão ou em projeto comum, com exceção do ATP 750 e os 1000 ATP que serão somente a prova de explosão, os sistemas também poderão ser projetados conforme demanda a prova de pressão de 10 bar.

Os materiais de construção de proteção contra o desgaste são personalizados para cada aplicação individualmente. Para a indústria farmacêutica o classificador ATP é fabricado em aço inoxidável.

Aplicações

  • Talco

  • carbonato de cálcio

  • bentonita

  • caulim

  • argila

  • dolomita

  • quartzo

  • terra de diatomáceas

  • pigmentos

  • produtos químicos de grau fino
