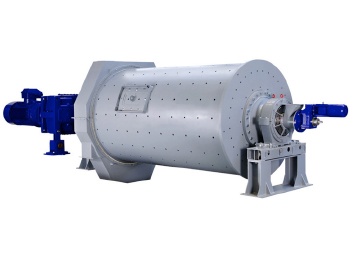

# Moinho de bolas Super Orion S.O.
Tecnologias |
[Redução de Tamanho](https://www.hosokawa-dynamicair.com.br/tecnologias/reducao-de-tamanho) |
[Moinhos de bolas e moinhos agitados](https://www.hosokawa-dynamicair.com.br/tecnologias/reducao-de-tamanho/moinhos-de-bolas-e-moinhos-agitados)
Produto com Tecnologia:
- Moinho de bolas para cominuição de materiais duros, especialmente na faixa ultrafina < 10 µm; quando em circuito com um classificador Alpine.
- Cilindro suportado por rolamentos tipo journal, resfriados por água e lubrificados por óleo.
- Câmara de moagem revestida com carboneto de tungstênio contra desgaste, ou com elementos de cerâmica; quando não pode haver contaminação com ferro.
- Elementos de moagem escolhidos baseado no tipo de revestimento utilizado.
- [** Princípio de Funcionamento](https://www.hosokawa-dynamicair.com.br/tecnologias/reducao-de-tamanho/moinhos-de-bolas-e-moinhos-agitados/moinho-de-bolas-super-orion-s-o#)
- [** Principais Características](https://www.hosokawa-dynamicair.com.br/tecnologias/reducao-de-tamanho/moinhos-de-bolas-e-moinhos-agitados/moinho-de-bolas-super-orion-s-o#)
- [** Aplicações](https://www.hosokawa-dynamicair.com.br/tecnologias/reducao-de-tamanho/moinhos-de-bolas-e-moinhos-agitados/moinho-de-bolas-super-orion-s-o#)
- [** Catálogos](https://www.hosokawa-dynamicair.com.br/tecnologias/reducao-de-tamanho/moinhos-de-bolas-e-moinhos-agitados/moinho-de-bolas-super-orion-s-o#)
#### Princípio de Funcionamento
Os moinhos de bolas são tambores gigantes abastecidos com 30% a 40% do seu volume com bolas de moagem que se movimentam livremente. O diâmetro das bolas vai de um, a alguns centímetros, adequando-se à aplicação – bolas menores para resultados mais finos e bolas maiores para moagem mais grossa.
O motor coloca o tambor de moagem em rotação lenta e assim, o leito de moagem é ativado, ou seja, as bolas são levantadas e caem em seguida contra o leito. Os moinhos de bolas são normalmente operados a 75% da velocidade crítica. A velocidade crítica é a velocidade teórica de quando as bolas iriam escapar devido a força centrifuga, e é descrevida pela formula: nc [1/min] = 42,3 / √ D [m].
Moinhos de 2 m de diâmetro giram portanto, a aproximadamente 23 voltas por minuto, o que corresponde a uma velocidade periférica de 2,4 m/s. Um moinho deste tamanho, equipado com meio de moagem de aço, consome aproximadamente 50 kW por m³ de material alimentado. O produto a ser moído é adicionado continuamente através do bocal e é descarregado através de fendas no lado oposto. A velocidade de descarga pode ser regulada conforme o número de fendas abertas. O produto moído é transportado – quase sempre pneumaticamente – e descarregado em um classificador. O material grosso retorna para o moinho junto com o material de alimentação.
#### Principais Características
O projeto padrão provado em operação ao redor do mundo por décadas.
- Controle da alimentação do produto através de célula de carga.
- Placas laterais parafusadas com porta de acesso para operários.
- Acionamento via engrenagem de anel e pinhão com lubrificação controlada automaticamente.
- Unidade de rolamento tipo journal projetada para um mínimo atrito com um sistema permanente de recirculação de óleo.
- Controle de temperatura
- Opcional: rolamentos auto-alinhantes
- Descarga do produto via passagens ajustáveis localizados ao redor da câmara.
- Com conexão para ventosa e porta de inspeção.
#### Aplicações
#### Catálogos
[Moinho de Bolas S.O. (PO)](https://www.hosokawa-dynamicair.com.br/download/1881/)
[Catálogo Institucional (PO)](https://www.hosokawa-dynamicair.com.br/download/1800/)
