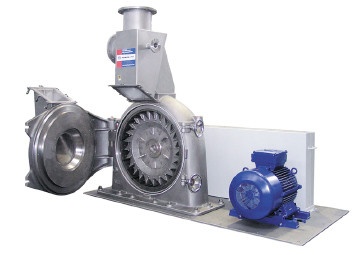

Moinho de impacto fino UPZ

Produto com Tecnologia:
Moinho_de_impacto_fino_UPZ2-e1443554099592

Versátil sistema de redução de tamanho com elementos de moagem intercambiáveis, tais como:

Disco de batedores, pinos, batedores soltos, batedores de placa, peneiras e telas de moagem.

Finura final na faixa de 50µm a 5 mm, de acordo com o elemento de moagem instalado.

Ampla porta de acesso, facilitando a limpeza e troca de elementos de moagem.

Princípio de Funcionamento

Os moinhos de impacto fino UPZ Ultraplex da Alpine oferecem versatilidade em uso e simplicidade em operação. Levando em consideração a grande variedade de materiais e sabendo que cada produto exige soluções especificas de processamento, a Hosokawa Alpine desenvolveu o moinho universal UPZ, que pode ser equipado com uma variedade de elementos de moagem facilmente cambiáveis, se adequando as mais difíceis tarefas de moagem. É possível equipar os moinhos UPZ com dois rotores de pinos sem peneira, sendo um estático e o outro dinâmico ou, como moinho batedor com diferentes elementos de moagem, tais como: placa, martelo e disco, todos operando com peneiras e telas de moagem (liners). Com todas essas combinações, o UPZ pode ser adequado para cumprir ás necessidades especificas de cada processo.

Principais Características

      Os moinhos de impacto fino UPZ podem ser equipados com uma grande variedade de elementos moedores, cumprindo assim várias exigências sobre o produto final, tais como:
  • Produtos extremamente finos com um corte superior de partícula preciso
  • Materiais com poucos finos e boas propriedades de fluidez
  • Pós com alta densidade aparente
  • Produtos com distribuição granulométrica estreita

Aplicações

O moinho de impacto fino UPZ é tecnicamente avançado, confiável e universal em uso.

Os moinhos de impacto fino UPZ são extremamente versáteis para redução de tamanho de materiais com dureza de até 3 na escala Mohs. O produto é alimentado ao centro da câmara de moagem através da porta do moinho. O corpo do equipamento é projetado para acomodar todos os diferentes elementos de moagem. O tamanho de partícula final é ajustado através da seleção da unidade de moagem e da velocidade do mesmo; a polia da correia deve ser trocada em caso de modelos maiores. Máquinas menores são muitas vezes acionadas utilizando inversores de frequência.

O UPZ é utilizado em muitos segmentos da indústria para uma grande variedade de aplicações. Suas aplicações abrangem os setores da indústria química, alimentícia; tanto animal quanto humana, bem como a indústria farmacêutica.
A porta do moinho é articulada e amplamente aberta para um melhor acesso a câmara de moagem, proporcionando fácil limpeza e manutenção.

Versatilidade

A intercambialidade dos elementos de moagem está se tornando cada vez mais importante para o usuário. O UPZ oferece o elemento de moagem ideal para cada tarefa:

UNIDADE DE DISCO BATEDOR UPZ

  • Cames batedores em aço fundido à prova de desgaste
  • Anel de moagem giratório do lado da carcaça, anel de moagem estacionário do lado da porta
  • Adequado para moagem de materiais aglomerados com granulometria grossa em uma única etapa para uma finura média

UNIDADE DE BATEDORES SOLTOS (SWING) UPZ

  • Batedores pesados de metal fundido à prova de desgaste
  • Também disponível com revestimento especial
  • Operação universal para materiais de alimentação grossos
  • Para valores de finura final média

UNIDADE DE BATEDORES DE PLACA UPZ

  • Placas batedoras potentes, resistentes ao desgaste
  • Fluxo de ar elevado para moagem a frio de materiais gordurosos e sensíveis ao calor
  • Tamanho de partículas extremamente finas; comparado com o moinho de batedores swing

UNIDADE DE DISCO DE PINOS UPZ

  • Moinho de pinos com um disco estático e outro dinâmico
  • Adequado para materiais com uma dureza de até 3 na escala Mohs, fração máx. permissível de abrasivo presente de 0,1%
  • Produtos extremamente finos
  • Baixo consumo de energia
