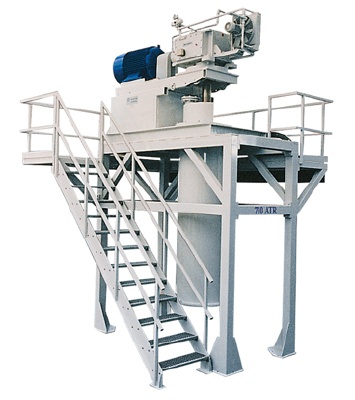

Moinho vertical de esferas ATR (via seca)

Produto com Tecnologia:
Moinho_vertical_de_esferas_ATR_moagem_via_seca
  • O moinho ATR é utilizado para moagem via seca de pós minerais para valores de finura de < 10µm até 95% < 2µm. Aplicações típicas incluem: cargas minerais, matérias-primas para vidros e produtos não minerais duros. Também é possível revestir o material durante a moagem.

  • Elementos de moagem secos para produtos ultrafinos com valores de aproximadamente 80% < 2µm e uma alta superfície específica.

  • Câmara de moagem com dupla parede para permitir resfriamento por água.

  • O moinho opera em circuito com os classificadores ultrafinos da Hosokawa Alpine ATP Turboplex.

Princípio de Funcionamento

O moinho vertical é composto de uma câmara cilíndrica cheia de esferas de moagem de alguns milímetros em diâmetro. A relação entre produto e esferas de moagem é ajustada para que o espaço entre eles seja mínimo.

Devido ao tamanho pequeno das esferas, o material de alimentação não deve exceder 100 µm. O eixo do agitador move o leito de material e elementos de moagem, e os mantem a uma velocidade baixa e constante.

A velocidade periférica do braço agitador se mantém em torno de 2,5 – 3 m/s. A velocidades tão baixas, a energia introduzida pelo agitador é transmitida principalmente através de fricção para o leito de material. Uma rosca de descarga localizada na parte inferior do moinho, simultaneamente extrai a mistura de produto e esferas.

As esferas são separadas por uma peneira e posteriormente retornam ao moinho. Devido ao tamanho de partículas produzidas, virtualmente qualquer material tende a criar depósitos, e portando, é necessário a utilização de dispersantes.

Principais Características



  • Valores de finura de até 90% < 2 µm quando em circuito com um classificador.
  • Alta capacidade em relação ao tamanho do equipamento, aproximadamente 200 KW/m³ de esferas.
  • Projeto compacto.
  • Moagem livre de contaminação com ferro, alta teor de brancura.
  • Baixa velocidade periférica, processo eficiente, operação extremamente confiável.
  • Baixo desgaste das esferas e custos operacionais.
  • Revestimento extremamente duradouro com baixos custos de manutenção.



Aplicações

  • Aplicações típicas para o moinho ATR incluem cargas minerais, matérias-primas para vidros e produtos não minerais duros. Exemplos: Carbonato de Cálcio, quartzo, Areia de Zircão, Talco, Cerâmicas, Dióxido de Titânio, etc.

  • Minerais: O moinho é utilizado para a cominuição ultrafina de cargas minerais ou de matérias-primas para vidro. No caso de ultimo, esferas de alumínio com diâmetro de 4 mm são empregadas. A câmara do moinho e o agitador são revestidos com óxido de alumínio para minimizar o desgaste e manter a brancura do produto no mais alto nível possível. Após a moagem, o produto fino passa por um classificador dinâmico (ATP ou TTC) enquanto o material grosso retorna para a moagem junto com as esferas em uma moega de pesagem. O material fino, é constantemente substituído por material novo.
  • Deterioração de farinha: Na produção de pães, é desejado que a massa seja o mais absorvente possível. A pode ser quantidade de agua absorvida por farinha de trigo aumentada em 20% se a farinha passar pelo ATR. O classificador externo, pode ser excluído nesse caso. O moinho é carregado de esferas compostas de aços especiais para essa aplicação e o moinho não é revestido. A camisa do moinho é resfriada com agua e as esferas com ar após serem separadas da farinha antes de retornarem ao moinho. Isso é necessário para manter a temperatura da farinha abaixo dos 50°C.
